Profil

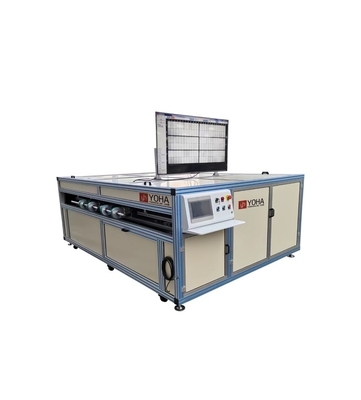

Das PV-Modul YH-EL4Der automatische EL-Tester ist ein fortgeschrittenerEL Tester für die nahtlose Integration in eineProduktionslinie für Solarmodule. It applies an external constant current stabilized power supply to the battery module and uses electroluminescence technology to perform specialized imaging on semi-finished and finished photovoltaic cell modules before laminationDas Gerät erzeugtHochwertige Bildgebungsergebnisse auf einem Computerbildschirm, die eine präzise Erkennung verschiedenerSolarpanel EL Mängel, die mit bloßem Auge nicht sichtbar sind. Die maßgeschneiderte YOHA-Software verbessert die Klarheit dieser Bilder weiter und macht Ihre Solarpanel-Produktionslinie effizienter.

Erkennen von Defektarten

1. Materialfehler der Batterie:
   Dazu gehören Fragmente, versteckte Risse, zerbrochene Netze und Kontamination.

2. Schweißprozessfehler:
   Er deckt Themen wie virtuelles Schweißen und Entsoßen ab.

3. Mischung verschiedener Ebenen:
   Identifiziert Inkonsistenzen in der Materialqualität.

Anwendung:


Das hier.Automatic EL Tester wird für die automatisierte Prüfung und Aufzeichnung von Solarmodulen verwendet, einschließlich mono-kristalliner, polykristalliner und DünnschichtmodulenEs bewertet Leistungsindikatoren zur Unterstützung der Qualitätskontrolle und Optimierung in der Solarzellproduktion, um sicherzustellen, dass alleSolarpanel-EL-Fehler werden mitBildqualität.


Technische Daten:



Ausrüstungsarbeitsfluss

1Die Solarzelle ist nach unten gelegt, die lange Seite nach vorne in die Dockingstation gerichtet, die Blockvorrichtung ist angehoben, um die Module in den Wartezustand zu versetzen.Das Barcode-Scan wird automatisch durchgeführt., und nach dem Scannen des Barcodes, automatisch ein Foto

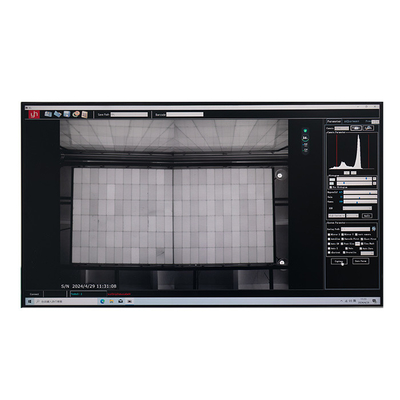

3Das System macht Fotos und die Software verbindet die Bilder automatisch, um die Ergebnisse anzuzeigen.
4. Nachdem die Anzeige abgeschlossen ist, geben Sie der nächsten Ebene ein OK- oder NG-Signal und übertragen Sie es automatisch, nachdem Sie das Signal erhalten haben, das die Entladung der nächsten Ebene ermöglicht.

AusrüstungStruktur

1Dieser EL-Tester besteht hauptsächlich aus folgenden Einheiten: automatischer Zuführungs- und Entlademechanismus; Fotografie-Systemorganisation; Automatische Stromversorgung des Mechanismus; Spezialisierte Software;Drucksystem
2Beschreibung des Teilsystems
2.1 Automatischer Zuführ- und Entlademechanismus
Schrankentwurf, kann nahtlos mit der automatischen Getriebeleitung der Komponenten verbunden werden (Höhe 900-1080 mm),mit der Glasseite nach unten und der langen Seite nach vorne für die horizontale Ein- und Ausfahrt.
Diese Vorrichtung ist automatisch für die Zufuhr und Entladung, einschließlich der vorderen und hinteren Anschlussstationen (Warteschleife).
Das Getriebesystem der vorderen und hinteren Materialübertragungsplattformen verwendet eine Rollenübertragungsmethode.und das interne Übertragungssystem der Ausrüstung eine Gurt- oder Leitbahnübertragungsmethode verwendet.
2.2. Organisation des Fotografie-Systems
Der vollautomatische EL-Tester entspricht einem einfachen Dunkelraum und vermeidet direktes Sonnenlicht auf die Kameraobjektive.und 72 Verpackungskomponenten ohne abgerundete Ecken oder Verformungen fotografiert werden.
2.3 Automatische Betätigung des Mechanismus
Vor dem Füttern, wenn das Fütterungsdock auf die Position wartet, wird eine speziell dafür hergestellte Befestigungsanlage installiert.Der Elektrodendrahtanschluss wird manuell in die Befestigungseinrichtung eingesetzt und auf der Verbindungskiste (oder anderen relativ festen Positionen) installiertNach dem Eintreten in die Prüfposition wird die automatische Messung mit Hilfe einer Hubsonde-Kontaktmethode abgeschlossen.

Dieser EL-Tester ist ideal für eine automatische Solarpanel-Produktionslinie ausgelegt.Die Fotografie-System-Organisation verwendet mehrere Industrie-Kameras für das Schießen und Spleißen. Die automatische Antriebsfunktion des Mechanismus führt die Messung über eine Hubsonde-Kontaktmethode durch.


Unsere Dienstleistungen:

Über uns:

Yoha Solar ist ein Hightech-Unternehmen, das sich der Forschung, Entwicklung, Herstellung, dem Verkauf und dem Kundendienst von seriellen fotoelektrischen Automatisierungsgeräten widmet.
Mehr als 15 JahreJahre in der Solartechnik
Mehr als 300 Kunden auf der ganzen Welt

Unser Unternehmen bedient hauptsächlich die Solarphotovoltaikindustrie und besitzt eigene Import- und Exportrechte.
Hauptmaschine:Maschine zum Laserschneiden mit Faser
Solarzellensortiermaschine
Solarzelle IV-Tester
EL-Fehlerprüfer
EL- und AOI-Erscheinungsprüfer
Produktionslinie für Solarmodule
Andere Hilfmaschinen
