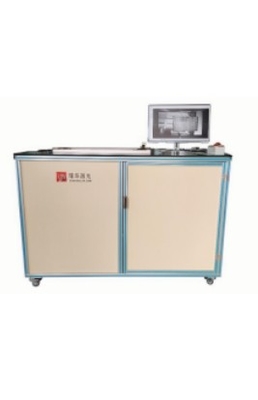

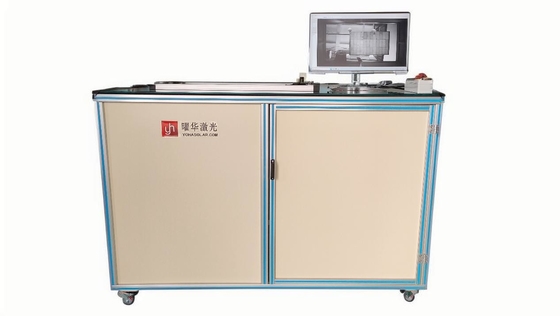

Automatisierter EL-Tester für die Elektrolumineszenzfehlerprüfung an der Produktionslinie
| Herkunftsort | China |
|---|---|
| Markenname | YOHA |
| Zertifizierung | CE |
| Modellnummer | YHEL-2400 |
| Min Bestellmenge | 1 |
| Preis | Contact Us |
| Verpackung Informationen | Holzgehäuse |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | Verfügbar für langfristige und kurzfristige Lieferungen |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
- Was ist?:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Schießmodi | Ein-/Zwei-Kamera-Konfigurationen für EL-Tester optimiert | Konfigurierbar | Ziel/Gewinn/Zeit/Gamma/Kontrast |
|---|---|---|---|
| Module | Monokristalline/polycrystalline Prüfung für die Qualitätssicherung der Solarzellen-Produktionslinie | Stromversorgung | Einstellbar 0-60V/0-10A |
| Arbeitsumfeld | Wirkt bei -10 °C bis 40 °C | ||
| Hervorheben | EL-Tester für Elektrolumineszenzfehler bei Solarzellen,EL-Tester für Solarzellen der Produktionslinie,Automatisierter EL-Tester für Solarzellen |
||
Produkt-Beschreibung
Einleitung
Dieses Dokument beschreibt die Spezifikationen und Leistung des automatisierten Solarpanel-EL-Tester, eines wesentlichen Moduls in jeder Solarpanel-Produktionslinie, das für eine präzise EL-Fehlerprüfung entwickelt wurde.
Unser System wurde als fortschrittlicher EL-Tester entwickelt, der speziell für große EL-Testeranwendungen optimiert wurde, die eine gründliche Inspektion von Solarmodulen in allen Produktionsstufen ermöglichen.Dieser EL-Tester erkennt verborgene Risse effektiv, Fragmente, fehlerhafte Lötungen, Netzbrüche und andere effizienzkritische Anomalien - Fähigkeiten, die sie für die Durchführung von Elektrolumineszenztests unerlässlich machen.Dieser umfassende Nachweisverfahren ist entscheidend für die Qualitätskontrolle in einem Elektrolumineszenztest Verkauf Umgebung auf einer geschäftigen Solar-Panel-Produktionslinie.
1. Spezifikationen des EL-Tester
| Komponente | Beschreibung der Spezifikation |
|---|---|
| 1.1 Dunkle Box | • Material: Profil aus Aluminiumlegierung mit Aluminium-Kunststoffplatten • Konstruktion: Leichtbau für den Transport/die Installation des EL-Tester • Funktion: Außenlichtblockierung sorgt für genaue Ergebnisse der Elektrolumineszenztests; reflektierende Innenplatten verbessern die Bildgebung |
| 1.2 Schießmodus | Ein-/Doppelkamera-Konfigurationen, die für EL-Tester-Arbeitsabläufe in Solarpanel-Produktionslinien optimiert sind |
| 1.3 Überwachungspunkte | Kritische Erkennungsphasen: Vor- und Nachlaminationsphasen der Solarpanel-Produktionslinie |
| 1.4 Kameras | • Marken: Sony/Nikon Sensoren • Kühlung: Doppelinterne/externe CCD-Kühlung für einen anhaltenden Betrieb des EL-Tester • Auflösung: 2,31 MP mit 0,5 mm Risserkennung • Akquisition: 1-60s verstellbar, um Präzision bei Elektrolumineszenztests zu gewährleisten |
| 1.5 Stromversorgung | Einstellbarer 0-60V/0-10A-Ausgang kompatibel mit großen Panelgrößen EL Tester Energiebedarf |
| 1.6 Prüfumgebung | Betrieb bei -10 °C bis 40 °C, erfüllt die Anforderungen der Solarpanel-Produktionslinie |
| 1.7 EL-Testerparameter | • Konfigurierbar: Ziel/Gewinn/Zeit/Gamma/Kontrast • Module: Monokristalline/polycrystalline Prüfung für die Qualitätssicherung der Solarpanel-Produktionslinie |
2. EL-Testerkonfiguration
- Fahrwerk × 1
- 8 mm gehärtetes Glas × 1
- Stromversorgungseinheit × 1
- Computer × 1
- Spezialisierte Software × 1
- Kamera × 1
- Elektrische Steuerung × 1
- Einfach in jede Solarpanel-Produktionslinie integriert.
3. Leistungsspezifikationen
| Leistungsparameter | Beschreibung der Spezifikation |
|---|---|
| Einzigartige Technologie | Eigentümliche EL-Tester-Technologie sorgt für eine stabile Leistung und eine höhere Energieumwandlungseffizienz |
| Schnelle Testgeschwindigkeit | Optimierter EL-Tester-Arbeitsablauf ermöglicht schnelles Scannen, das für den Betrieb von Solarpanel-Produktionslinien mit hohem Volumen entscheidend ist |
| 24h Dauerbetrieb | Robuste EL-Tester-Design unterstützt ununterbrochene Elektrolumineszenztests in Umgebungen der Solarpanel-Produktionslinie |
| Rationale Struktur | Größere Panelgröße EL Tester-Konfiguration ermöglicht eine vereinfachte Installation/Wartung in allen Produktionsanlagen |
| Optimale Konfiguration | Die Synergie zwischen Systemkomponenten maximiert den Durchsatz für die Verkaufsverpflichtungen für Elektrolumineszenztests |
| Programmierbares Bedienfeld | Benutzerfreundliche EL Tester-Schnittstelle ermöglicht anpassbare Testprotokolle für Solarzellen |
| Zweistufige Bildgebung | Abwärts gerichtete Modul-Bildgebung unterstützt Vor-/Nachlaminationstests über die EL-Tester-Technologie für große Panelgrößen |
| Prüfbereich | 1000 × 800 mm Detektionsbereich entspricht den vollständigen Spezifikationen des Moduls der Solarpanel-Produktionslinie |

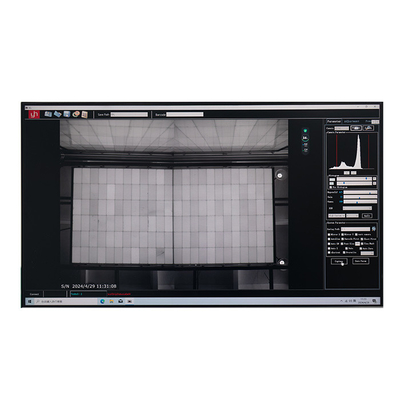

4. dedizierte Steuerungssoftware
Branchenspezifische Schnittstelle für intuitive Bedienung
Funktionalität für die Abfrage von Fotos
Automatisches Barcode-Scannen und Dateinamen; Chinesischsprachige Schnittstelle; Steuerung durch konstanten Strom; Ein-Klick-Scannen, Kategorisieren und Speichern;Doppelklick zum Vergrößern der Bilder für eine detaillierte EL Tester Analyse
Flexible Fehlerkriterien: schwarze Flecken, zerbrochene Rasterlinien, Fragmente usw.; automatische Fehlerstatistiken und Erstellung von Textberichten für optimierte EL-Fehlerprüfprotokolle
5. Weite Anwendbarkeit
Geeignet für monokristalline und polykristalline Siliziummodule in allen EL-Fehlerprüfungsszenarien.
6. Fehlererkennungsprinzip
Die Helligkeit der Elektrolumineszenz (EL) ist proportional zur Diffusionslänge des Minderheitsträgers.Defekte Bereiche mit niedrigeren Diffusionslängen emittieren weniger Licht, die dunkler erscheinen und so Silikonwafer-, Diffusions-, Ätz-, Druck-, Sinter- oder andere Prozessfehler aufzeigen.
7. Hauptmerkmale
- Offenes Design für maximale Effizienz
- EL-Tester mit hoher Genauigkeit für Solarzellen-Produktionslinie
- Hochauflösende Kamera mit importierten Chips
- Abmessungen: 1730 × 1150 × 1200 mm
- Gewicht: 200 kg
