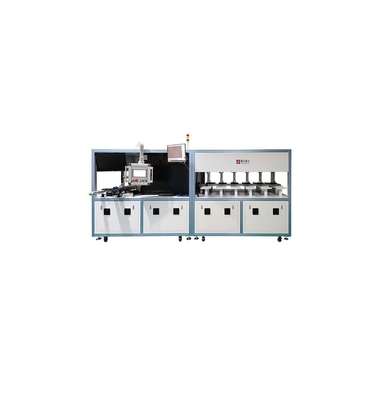

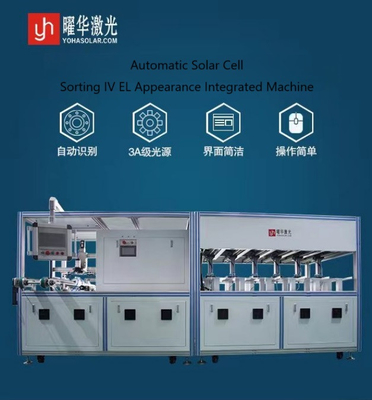

Automatische Zelle IV EL-Sortiermaschine

I. Bezüglich derIV EL Integrierte Sortiermaschine

• Name der Ausrüstung: Solarzelle EL und Power Automatic Sorting Machine
  (Diese fortschrittliche Ausrüstung ist nicht nur einIV EL Integrierte SortiermaschineSie enthält jedoch auch die neuesten Techniken inIV PrüfungundEL Prüfungfür die automatisierte Evaluierung von Solarzellen.)

• Modell- Ich habe ihn nicht gesehen.IV EL Integrierte Sortiermaschine

• Gesamtdimensionsdiagramm der Anlage:

• (Verwenden Sie die hier angegebene Abbildung für detaillierte Ausführungen)Produktionslinie für Solarmodule(Siehe unten.)

II. Anwendbare Zellinformationen

• Polykristalline und monokristalline Solarzellen mit Abmessungen von 156 mm bis 220 mm

• Verformung ≤ 3 mm

• 2 bis 6 Busbars, 9 Busbars

• Flachzellen der Klasse A (mit einer Ausbeute von mehr als 98%)

Das hier.IV EL Integrierte Sortiermaschinewerden für die Prüfung qualifizierter Produkte verwendet.

III. Kernleistung und technische Parameter

1. Kapazität:

   • Wirkliche Betriebsgeschwindigkeit: 2200 Stück pro Stunde

   • Die durchschnittliche Geschwindigkeit beträgt etwa 1,6 Sekunden pro Stück

   • Anmerkung: Dazu gehören nicht die Zeit zum Abholen und Entladen von Solarzellen und zum Austausch der Ladefächer.

2. Bruchrate:

   • ≤ 0,05% (Dieser Parameter bezieht sich auf Bruch, der durch die Maschine selbst verursacht wird, ohne Materialbruch.)

3. Falsche Urteilsrate:

   • Ungefähr 6% (Das spezifische Verhältnis wird in Abhängigkeit von den Verfahren und Prüfstandards der Vertragspartei A durch Verhandlungen festgelegt.)

   • Berechnung: Die Anzahl der Fälle, die fälschlicherweise als B beurteilt wurden, geteilt durch die Anzahl der Fälle, die von der Maschine ausgewählt wurden.

4. Verfehlte Urteilsrate:

   • ≤ 0,3% (Das spezifische Verhältnis wird in Abhängigkeit von den Verfahren und Prüfstandards der Vertragspartei A durch Verhandlungen festgelegt.)

   • Berechnung: Die Anzahl der von der Maschine verpassten B-Zellen geteilt durch die Anzahl der von der Maschine ausgewählten Zellen.

Tabelle der technischen Spezifikationen

IV. Kontrollpunkte

• Kontaktlose Inspektion: Ausgelegt, um Sekundärschäden während der Inspektion zu vermeiden.

• Spezifisches Bildgewinnungssystem: Es ist kein Dunkelraum erforderlich, um eine hohe Bildqualität zu gewährleisten.

• Hohe Effizienz der Inspektion: Das System kann in die Produktionslinie für die Online-Inspektion eingebettet werden und spielt eine entscheidende Rolle bei derIV Prüfung.

• Algorithmus für künstliche Intelligenz: Ermöglicht die automatische Fehlererkennung ohne menschliches Eingreifen.

• Weite Anwendungsbereiche: geeignet für verschiedene Arten von Siliziumwaffen oder Solarzellen, so dass es in einerProduktionslinie für SolarmoduleUmwelt.

V.IV EL Integrierte SortiermaschineZusammensetzung

1. Strukturdiagramm:

   • (Verwenden Sie das Strukturdiagramm für die vollständige Anlagenaufstellung.)

2. Materialbox:

   • Zwei Materialboxen, zwei im Einsatz und zwei als Backups, abwechselnd im Einsatz

3. Sichtprüfungssystem:

   • Eigentümliches Software-System, das integrierteIV PrüfungundEL PrüfungFunktionen.

4. Werkzeugpaket für die Automatisierung von Inspektionen:

   • Hochleistungs- und Präzisionsalgorithmen für verschiedene Klassifizierungskontrollen; kundendefinierte Klassifizierungen und Farbdifferenzdaten.

5. IV Prüfung:



   • Gesamtstrahlung: 100 mW/cm2

   • Einheitlichkeit der Bestrahlung: ≤ ± 2%

   • Strahlungsstabilität: ≤ ± 2%

   • Dauer der einzelnen Bestrahlungspulse: 10ms 60ms

   • Funktion der Blitzzählung: Flash-Zählung mit Reset-Funktion.

   • Lebensdauer der Xenonlampe: 100.000 Blitze

   • Strahlungsrichtung: Vertikal nach unten gerichtete Emissionen

   • Messbereich:

     • Wirksame Prüffläche: 220 mm × 220 mm

     • Wirkungsbereich der Prüfung: 0,1 Watt 10 Watt

     • Messspannung: 1V (Auflösung: 1mV, Reichweite: 1/16384)

     • Messstrom: 10A (Auflösung: 1mA, Reichweite: 1/16384)

     • Umgebungstemperatur: 15°C ∼ 35°C (Auflösung: 0,1°C)

   • Messgenauigkeit:

     • Wiederholbarkeit: ± 1%

     • Messfehler: 2%

   • Messmethode:

     • Vier Drähte, pneumatischer Pufferkontakt, Vorder- und Rückkontakt.

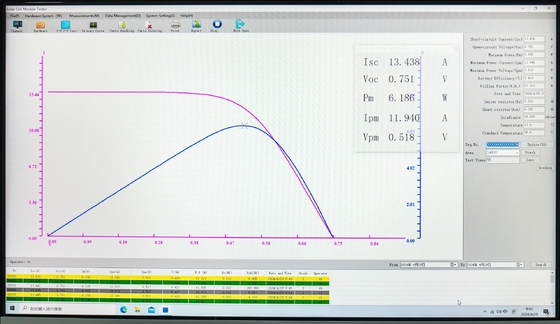

   • Messparameter:

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Messintervall5 Sekunden.

Dieses IV-Testsystem zeichnet sich durch eine hochmoderne Lösung für die Charakterisierung von Solarzellen aus.Kombination von Präzisionstechnik und industrieller Zuverlässigkeit zur Bereitstellung unvergleichlicher Leistungen bei der elektrischen ParameteranalyseDas fortschrittliche IV-Testmodul wurde sorgfältig für Labore und Produktionslinien entwickelt, die unter kontrollierten Bedingungen hochgenaue, wiederholbare Ergebnisse benötigen.

Die IV EL Sorting Integrated Machine kann eine gute Wahl für Ihre Solarpanel-Produktionslinie sein.EL-Prüfung und Sortierung von Solarzellen können Ihre Produktionslinie für Solarzellen anspruchsvoller und effizienter machenEs kann auch als Solarzell-Sortierungsmaschine funktionieren, die Solarzellen werden nach IV-Test und EL-Test sortiert.
