IV-EL-Integrierter Tester für Solarkollektoren-Produktionslinien Zweifunktionsprüfung mit Effizienz von 2000 Stück/Stunde
| Herkunftsort | China |
|---|---|
| Markenname | YOHA |
| Zertifizierung | CE |
| Modellnummer | YH-PLIV |
| Min Bestellmenge | 1 |
| Preis | Contact Us |
| Verpackung Informationen | Holzgehäuse |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | Für weitere Informationen kontaktieren Sie uns bitte. |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
- Was ist?:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Effektiver Prüfbereich | 220 x 220 mm | Spektrum | Einheitliche Prüfstelle |
|---|---|---|---|
| Nicht einheitliche Lichtstärke | ≤ ± 2% AAAA | Instabilitätsgrad der Bestrahlung | ≤ ± 2% AAAA |
| Konsistenz der Testergebnisse | ≤ ± 0,5% AAA | Testfehler | ≤ 1% AAA |
| Hervorheben | IV EL Integrierter Prüfer,Dual-Funktion integrierter Prüfer |
||
Produkt-Beschreibung

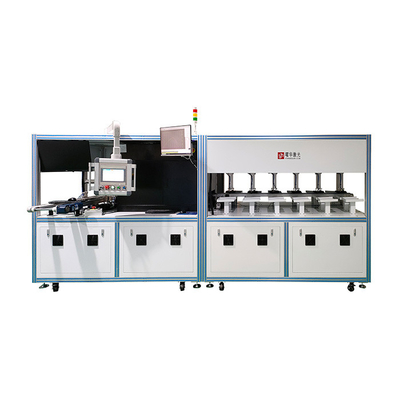

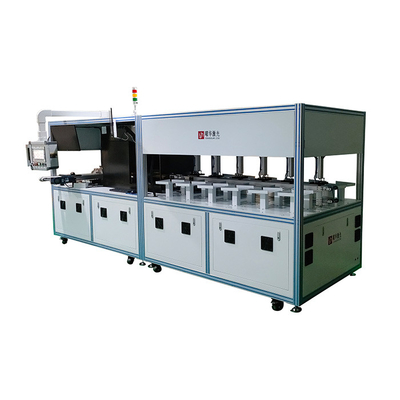

Automatischer integrierter EL+IV-Tester für Solarzellen
Anwendung:
DieIV EL Integrierter Prüferist fürProduktionslinie für SolarmoduleIntegration, die es den Herstellern ermöglicht, präzise Sortierung, elektrische Analyse (IV-Prüfung) und Fehlererkennung (EL-Prüfung) in einem einzigen System durchzuführen.Ideal für Hersteller von PV-Panels, die eine Qualitätssicherung von Ende zu Ende benötigen.
Maschinenmerkmale:
-
Zweifunktionsprüfung: kombiniert eineIV-TesterundEL-TesterDies ermöglicht eine hohe Zuverlässigkeit und Präzision bei der Bewertung von Solarzellen.
-
Erweiterte Lichtquelle: Ausgestattet mit leistungsstarken, langlebigen eingeführten Xenonlampen (IEC/JISC-konform) für eine konstanteProduktionslinie für SolarmoduleTests.
-
Ultrapräzise Datenerfassung: verwendet importierte vierkantige synchrone Datenkarten und superlineare elektronische Belastungen, um einen Prüffehler von ≤ 1% bei den elektrischen Eigenschaften zu gewährleisten.
-
Kontaktlose Erkennung: Schutz der Solarzellen vor Sekundärschäden während derIV-PrüfungenundEL-Prüfung.
-
Nahtlose Integration: Vollkompatibel mit automatisiertenProduktionslinie für SolarmoduleArbeitsabläufe, die einen Durchsatz von 2000 Stück/Stunde unterstützen.
IV EL Technische Spezifikationen für integrierte Prüfer
| Kategorie | Parameter | Spezifikation/Leistung | Anmerkungen |
|---|---|---|---|
| Grundparameter | Wirksamer Prüfbereich | 220 × 220 mm | Kompatibel mit Standardgrößen von Solarzellen |
| Leistungstestbereich | 0W-20W | Vollleistungsspektrum abdeckung | |
| Lichtquelle | Spektrum der Xenonlampe mit Puls | Einheitlich mit IEC60904-9, JISC8933 (Klasse A) | Importierte langlebige Xenonlampe für die StabilisierungIV-Prüfungen |
| Lichtintensitätsbereich | 20 bis 123 mW/cm2 (kontinuierlich einstellbar) | Ausgangsintensität: 100 mW/cm2 | |
| Einheitlichkeit des Lichts | ≤ ± 2% | AAAA-Standard | |
| Strahlungsstabilität | ≤ ± 2% | AAA-Standard | |
| Genauigkeit der Prüfungen | Ergebniskonsistenz | ≤ ± 0,5% | AAA-Standard |
| Fehler bei elektrischen Eigenschaften | ≤ 1% | Validiert durch WiederholungIV-TesterundEL-TesterZyklen | |
| Dauer eines einzigen Blitzes | 10 bis 100 ms | Anpassbar für bestimmteProduktionslinie für SolarmoduleBedürfnisse | |
| Spannungsmessbereich | mit einer Leistung von mehr als 50 W | Auflösung: 1 mV | |
| Aktueller Messbereich | 0-20A | Auflösung: 1mA | |
| Prüfparameter | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH | Vollständige elektrische CharakterisierungIV EL Integrierter Prüfer | |
| Produktivität | Betriebsgeschwindigkeit | 2,000 Zellen/Stunde (durchschnittlich 1,8 Sekunden/Zelle) | *Die Lade-/Entladezeit ist ausgeschlossen; die Geschwindigkeit hängt von der Prüfelemente/Genauigkeit ab. |
| Fragmentierungsrate | ≤ 0,05% | Nur maschinell verursachte Schäden (ohne Rohstofffehler) | |
| Fehlerkontrolle | A→B Überbeurteilung | ~ 6% | Formel: (A-Klasse als B-Klasse falsch beurteilt) / Gesamtergebnis |
| Verpasste Mängel der Klasse B | ≤ 0,3% | Formel: (fehlende Mängel der Grade B) / Gesamtzahl der Prüfungen | |
| Anforderungen | Stromversorgung | 220V/50Hz/2KVA | Zuverlässige Erdung erforderlich |
| Druckluft | 5 bis 8 kg/cm2 | Stabile Luftquelle fürProduktionslinie für SolarmoduleIntegration |
Umweltanforderungen für die Integration der Produktionslinie für Solarzellen:
-
Raum: Spezieller Prüfraum mit einer Länge von 3 × 6 m (Beleuchtung < 100 Lux) mit Temperaturkontrolle von 25 °C.
-
Versorgungsunternehmen:
-
Stabile 220V/2KW Erdungsleistung
-
Druckluftquelle (5-8 Kg/Cm2)
-
-
Arbeitsabläufe: Vorkonditionierte Zelllagerfläche zur Gewährleistung der Konsistenz der Umgebungstemperatur während derIV-EL-Prüfungen.
Warum wählen Sie unser IV EL Integrated Tester System?
Als SpitzentechnikIV EL Integrierter Prüfer, dieses zweifunktionale System revolutioniert die Qualitätskontrolle inProduktionslinien für Solarzellendurch nahtlose KombinationIV-Prüfungen(Strom-Spannungsanalyse) undEL-Prüfung(Elektrolumineszenzdetektion). Konzipiert für Präzision und Effizienz, eliminiert es manuelle Eingriffe um 80% und erzielt eine Fehlererkennungsgenauigkeit von 99,7%.Sicherstellung einer einwandfreien Integration in automatisierte Produktionsprozesse.
