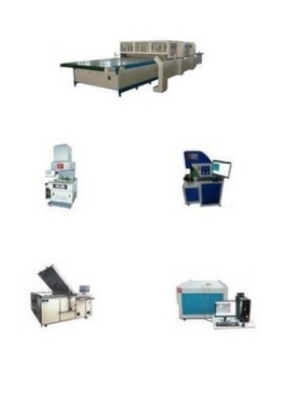

5-10 MWP Solarpanel-Produktionslinie

Solarpanel EVA/TPT -Schnitttisch

Modell: YDD-CT

3150*1200*900 mm

1. Aluminiumlegierungsrahmen mit Fütterungswelle kann EVA und auch TPT schneiden.

2,8 mm Glasarbeitsplatte mit 2 m Stahlregel.

3.Flat Working Plat.

4. Schrauben im Teil der Schrauben angepasst.

5. Panels sind eine Kompressionsplatte, eine abgestufte Skala in der Platte zur bequemen Schnittgröße.

6. Gleitlager zur Auswahl von EVA/TPT, Flexibilität ist gut. Hier ist Positionierungsvorrichtung und gleichzeitig Evatpt.

Technische Spezifikationen:

Anwendung:

Wird verwendet, um die elektrische Leistung von Mono-Si- oder Poly-Si-Solarzellenzellen zu testen und die Ergebnisse in Dateien aufzuzeichnen.

Typ Spezifikation:Yhct-a

Maschine Besonderheit:

• Ein Notenspektrum
• Ein Grad -Unebenheitsgrad der Bestrahlungsstärke
• Vierzeilige Maßnahmen mit einer 14-Bit-Synchronen-Erfassungskarte mit 4-Kanal-Hochgeschwindigkeit
• 10 Parameter Anzeige- und Messparameteranzeige in Tabellierung und grafische Weise
• Pneumatischer und pufferender Kontakt
• Temperatur automatisch Kompensation
• Die Sprache zählt aus und fordert auf und zählt die Eingabeaufforderung des Flashs
• 24 Stunden kontinuierliche Arbeit

Spezifikationen :

Solarzellen -Tester

1. Testgröße: 200x200 mm

2. 2test Rang: 0W-16W

3. Paketmessung: 94x80x210 cm

4. Bruttogewicht: 158 kg

Technisch Parameter:

• Lampenspektrum: In Übereinstimmung mit IEC60904-9 und JISC8933 (eine Klasse)
• Lichtintensität: 100 mw/cm2 (kontinuierlicher einstellbarer Bereich 20-120 W/cm2
• Leichtintensität Ungleichmäßigkeit: ≤ ± 3% A ≤ ± 2% AAA
• Instabilitätsgrad der Bestrahlung: ≤ ± 3% A ≤ ± 2% AAA
• Testergebniskonsistenz: ≤ ± 0,1% A ≤ ± 0,05% AAA
• Testfehler der elektrischen Eigenschaften: ≤ 1% a
• Einzelblitzzeit: 10-30 ms
• Effektiver Testbereich: 200x200 mm (0,1-16 W)
• Messspannung: 0 - 0,8 V (Auflösung 1mV)
• Messstrom: 0 - 20a (Auflösung 1ma)
• Testparameter: ISC, VOC, PMAX, VM, IM, FF, EFF, TEMP, RS, RSH
• Strombedarf: 220 V/50 Hz/2KVA

Solarzelle Laserschreiber Machine

Modell: YHC-30F

Andere Anforderungen:

1. Die Elektro- und Gasverbrauch des gesamten Geräts muss den nationalen Standards entsprechen.

2.Die Ausrüstung muss Überlastschutz haben.

3. Die Ausrüstung muss vorbeugende Maßnahmen für Stabilität haben.

4. Der Platz der Ausrüstung muss basierend auf dem tatsächlichen Standort ausgelegt sein.

5.Das Geräte müssen verschiedene abnormale Alarme und Displaysysteme haben

Solarzellen Automatischer TabberStringer

Betriebsgeschwindigkeit: Mindestens 1600 Stück/Stunde Lötmitteling Defekt Rate: ≤ 2%

Anwendbar SEBREISE -Spezifikationen:Traditioneller Standard 1 ~ 6 Busbars

Anwendbar Bandspezifikationen:Breite 1,0-2,0 mm, Dicke 0,1-0,16 mm

Anwendbare Zellgröße:156 mm, 158 mm, 166 mm, 182 mm geschnittene Zellen

Maximale Zellzeichenfolge Länge: uP bis 650 mm

Lötmethode: Infrarotlötend

Stromversorgung: AC 220V 50/60 Hz Einphasige 3-Wire, Leistung: 10 kWKomprimiert aIR: Druck: ≥0,5 mPa, Fluss: ≥100 l/min

Ausrüstung Abmessungen:Nicht weniger als

Länge: 2250 mm*Breite: 1080 mm*Höhe: 2000 mm

Band Schneidmaschine YS-100

Parameter

Schweißstation Solarpanel

Modell: Ydd-wt

Solarpanelschweißtisch und der Lötschange

1, Einzelheizplatte: 220 × 200 × 12 mm Leistung 44W Spannung 220 V

2, Fesselheizplatte: 200 × 1600 × 12 mm Leistung 300 W Spannung 220 V

Die Saitenplatte hat zwei Arten: Stanzklopfen aus Edelstahl und Formvorlage

3, Stringpalette: 2000*180*15 mm, Aluminiumprofil und Oxidationsbehandlung

Löten Eisen

Temperaturbereich 50 ℃ -600 ℃

· Stahlschweißen und Politur, Beschichtungsoberfläche.

· Alle Argon -Lichtbogenschweißen, Politur, gutes Aussehen.

Trolley-Typ 3-Solar Stringer Trolley Größe: 1600*800*1350 mm

· Jede Seite hat 10 Boden, insgesamt beträgt 20 Etagen.

· Zellbox übertragen.

· Vier Universal Wheel, zwei von ihnen sind Bremse, es ist bequem zu bewegen.

· Alle Argon -Lichtbogenschweißen, Politur, gutes Aussehen.

Trolley Typ 4-Turnover-Fahrzeug für Glas, vorgeordnet, Modul. Größe: 1800*1000*1250 mm

· Stahlschweißen, Beschichtungsoberfläche mit rutschfesten Gummi

· Vier Universal Wheel Zwei von ihnen sind Bremse, es ist bequem zu bewegen.

· Alle Argon -Lichtbogenschweißen, Politur, gutes Aussehen.

Trolley Typ 4-Turnover-Fahrzeug für laminiert werden

Größe: 1100*1000*1450 mm

· Stahlrohrbeschichtung, zehn Etagen.

· Baumwoll -gepolsterte Abdeckung, nicht leicht zu brechen.

· Vier Universal Wheel, zwei von Themis Brake, es ist bequem, sich zu bewegen.

· Alle Argon -Lichtbogenschweißen, Politur, gutes Aussehen.

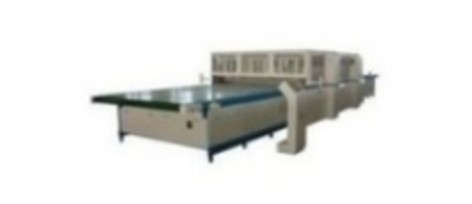

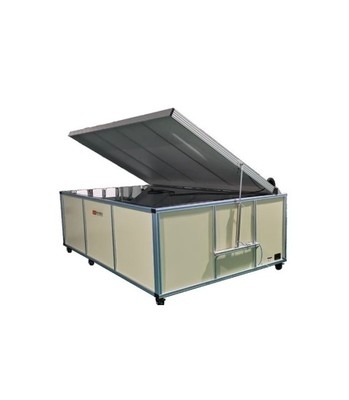

Halbautomatisch Laminator

Technisch Parameter

Solarpanel Framing Maschine

Anwendung: Frame -Aluminiumrahmen in Modulleistung: 220 V

Luftquelle: 0,7-0,8mpa, Luftstrom: 5l/min

Min Rahmenabmessung: 300 × 300 × 50 (35) mm,

Maximale Rahmenabmessung: 2100 × 1100 × 50 (35) MM -Rahmengeschwindigkeit: 50 Sekundenschnelle/Stück

Trimmisch

Kreuzung Kasten Installationstabelle

Größe: 1200*600*900

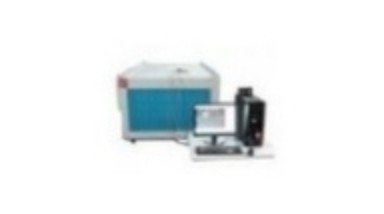

Solarsimulator

Anwendung:

Hauptsächlich im automatischen Test- und Ergebnisdatensatz von Sonnenmonokristallinen Silizium, polykristalliner Silizium-Solarzelle verwendet

Modul und Dünnfilmmodul.

Produkte Merkmale:

1.Flashimpuls kontinuierlicher einstellbarer Bereich 10-100 ms

2. Messung der Four-Linie; 14-Bit 4-Kanal-Hochgeschwindigkeits-Synchronerfassungskarte, 8000 Datenerfassungspunkt;

3.10 Parameter Anzeige; gemessene Parameteranzeige in Tabulationen und grafischer Weise;

4. Armaturen automatisch auskompensieren; Temperatur automatisch kompensiert;

5.Voice zählt und Eingabeaufforderungen der Flash -Zeit; Zählen Sie die Eingabeaufforderungen der Flash -Zeit

6.24 aufeinanderfolgende Arbeitszeiten, die Xenon -Lampe der Arbeitsleben von Arbeiten von Importen beträgt 300.000 Mal technische Daten:

Tabbing Und String Jig (mit Heizung)

Größe: 2000*180*10 mm

Aluminiumlegierungmaterial mit Oberflächenoxidationsbehandlung Präzision innerhalb von +/- 0,05 mm.

Lagerung Kisten

Größe: 2000*180*15 mm

Aluminiumlegierungsmaterial für die Zellstreifenübertragung

Optionale Maschinen

Solar Panel EL Tester

Modell: Yhel-2400

Anwendung:

Defekte der SolarzellenmatteErial (Trümmer, rissig, gebrochenes Tor, Verschmutzung);

Mängel aus dem Schweißverfahren (Schweißnaht, Entlorden);

Anders mischen Ebene Zelle

Technisch Merkmale

Die hochempfindliche Infrarotkamera kann das Solarmodul defekt defekt, das

Kann Benutzern helfen

Die Ausrüstung kann vor und nach dem Laminierungsprozess, Defekt angewendet werden

Der Detektor ist eine wichtige und effektive Prozessüberwachungs- und Testausrüstung

Es besteht aus einer Reihe von speziellen optischen Bildgebungssystemen und einem hochempfindlichen Kameramodul, das dem Benutzer im Vorbereitungsprozess und der Produktqualitätstest zur Verfügung steht
