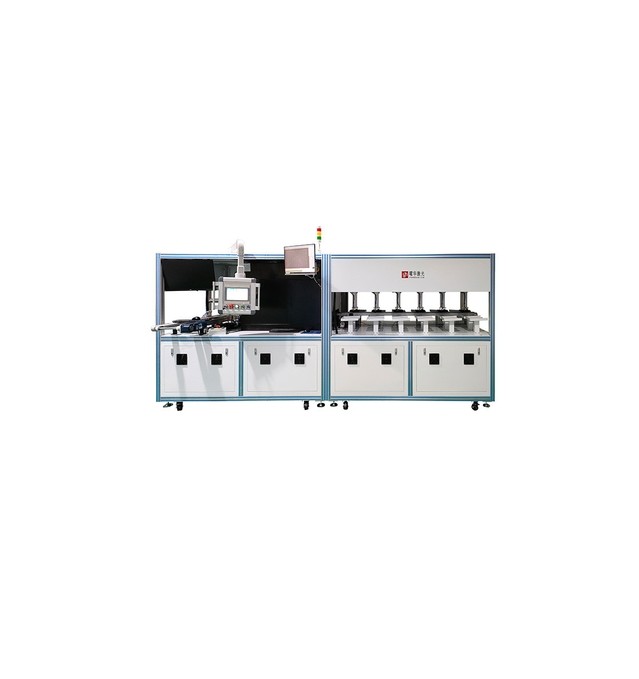

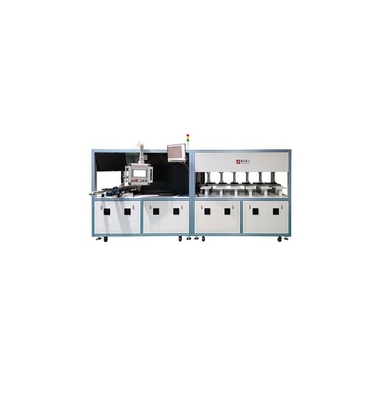

Automatischer integrierter EL+IV-Tester für Solarzellen

Technische Spezifikationen des Soar Panel EL- und IV-Tester

Die Ausrüstung ist in der Lage, die erforderlichen Daten zu erfassen und zu verarbeiten.

Sowohl der Lieferant als auch der Käufer haben nach gegenseitiger Verhandlung und Vereinbarung

Die Lieferung in diesem Fall umfaßt Solarzellen.

Diese technische Vereinbarung wird nach Einvernehmen mit der Kommission verabschiedet.

Der Auftraggeber hat den Auftraggeber und die Auftraggeberin zu einem gemeinsamen Auftrag zu verpflichten.

folgt:

I. Grundgeräteinformationen

1Name der Ausrüstung: Soar Panel EL und IV Tester

2Ausrüstungsmodell: YH-ZDFX-3000

Maschineneinbaudimensionsdiagramm

Ich...Anwendbare Zellinformationen und wichtigste technische Spezifikationen

• Polykristalline und monokristalline Solarzellen mit Größen zwischen 156 mm und 220 mm.

· Warpage ≤ 3 mm.

· Zellen mit 2 bis 6 Busbars, 9 Busbars, polykristallinen und monokristallinen Zellen.

• Flachzellen der Klasse A (mit einer Ausbeute von 98% oder mehr) sind Gegenstand der Maschinenkontrolle.

Wenn Partei A einseitig eine Änderung des Sortierungsmaterials vorschlägt, so müssen die beiden Parteien dies bestätigen.die Vereinbarkeit mit neuen Produkten muss der Partei B vor dem Versand der Ausrüstung schriftlich mitgeteilt werden..

II. Anwendbare Zellinformationen:

Wie von beiden Parteien bestätigt, ist die Ausrüstung für

• Polykristalline und monokristalline Solarzellen mit Abmessungen von 156 mm bis 220 mm
• Verformung ≤ 3 mm
• 2 bis 6 Busbars, 9 Busbars
• Flachzellen der Klasse A (mit einer Ausbeute von mehr als 98%)
  Die Maschine wird für die Prüfung qualifizierter Produkte eingesetzt, und alle Spezifikationen, die über diesen Bereich hinausgehen, müssen über Verhandlungen vereinbart werden.

Wenn Partei A einseitig eine Änderung des Sortierungsmaterials vorschlägt, so ist die Änderung der Sortierungsanlage zu prüfen.die Kompatibilität mit neuen Produkten muss der Partei B vor dem Versand der Ausrüstung schriftlich mitgeteilt werden..

III. Kernleistung und technische Parameter:

• Kapazität: tatsächliche Betriebsgeschwindigkeit: 2200 Stück pro Stunde, durchschnittliche Geschwindigkeit ca. 1,6 Sekunden pro Stück.(*Hier ist die Zeit für das Abholen und Entladen von Solarzellen und den Austausch der Ladestelle nicht enthalten.(Die Geschwindigkeit kann durch Faktoren wie Prüfpunkte und Genauigkeit beeinflusst werden.)
• Bruchrate: ≤ 0,05% (Dieser Parameter bezieht sich auf Bruch durch die Maschine selbst, ohne Materialbruch.)
• Falsche Urteilsrate: ca. 6% (Das spezifische Verhältnis wird in Abhängigkeit von den Verfahren und Prüfstandards der Vertragspartei A durch Verhandlungen festgelegt.)
  Berechnungsformel: Anzahl der Zellen A, die fälschlicherweise als B beurteilt wurden, / Anzahl der Zellen, die von der Maschine ausgewählt wurden.
• Verfehlte Urteilsrate: ≤ 0,3% (Das spezifische Verhältnis wird in Abhängigkeit von den Verfahren und Prüfstandards der Vertragspartei A durch Verhandlungen festgelegt.)
  Berechnungsformel: Anzahl der von der Maschine verpassten B-Zellen / Anzahl der von der Maschine ausgewählten Zellen.

• Tabelle der technischen Spezifikationen

IV. Kontrollpunkte

• Kontaktlose Inspektion: Um sekundäre Schäden zu vermeiden.
• Spezifisches Bildgewinnungssystem(keine Dunkelkammer erforderlich), hohe Bildqualität.
• Hohe Effizienz der Inspektion: Kann für die Online-Prüfung in die Produktionslinie eingebettet werden.
• Algorithmus für künstliche Intelligenz: Ermöglicht die automatische Fehlererkennung ohne menschliches Eingreifen.
• Weite Anwendungsbereiche: Geeignet für verschiedene Arten von Siliziumwafern oder Solarzellen und für die Fehlererkennung in allen Phasen.

V.Ausrüstungskomponenten

IV Prüfsystem

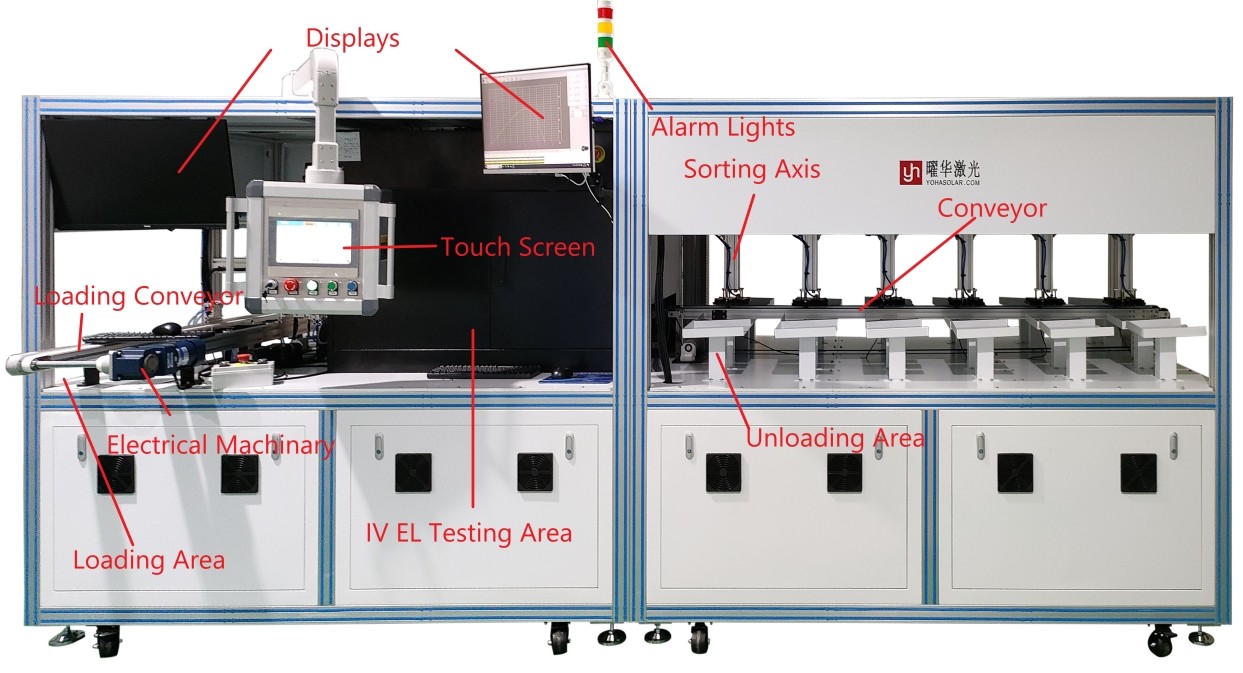

Strukturdiagramm:

Materialbox: Zwei Seitenwechselzufuhr. Vier Materialboxen, zwei im Einsatz und zwei als Ersatz, abwechselnd im Einsatz.

SichtbarPrüfsystem

Software für geistiges Eigentum

Automation Testing Toolkit: Hochleistungs- und hochpräzise Algorithmen zur Erkennung verschiedener Klassifizierungen; kundenspezifische Klassifizierungs- und Farbdifferenzdaten.

IV-System:

Gesamtstrahlung: 100 mW/cm2
Einheitliche Strahlungsdichte: ≤ ± 2%
Ausstrahlung Instabilität: ≤ ± 2%
Dauer des einzelnen Strahlungsimpulses: 10 ms
Flash-Zähl-Anzeiger: Nach dem Ersetzen zurückgesetzt.
Lebensdauer der Xenonlampe: 100.000 Impulse
Strahlungsrichtung: Lichtemission nach unten

Messbereich:

• Effektives Testgebiet: 220 mm × 220 mm
• Wirksamer Prüfbereich: 0,1W ¥ 10W
• Messspannung: 1V (Auflösung: 1mV) Bereich 1/16384
• Messstrom: 10A (Auflösung: 1mA) Bereich 1/16384
• Umgebungstemperatur: 15°C-35°C (Auflösung: 0,1°C)
• Messgenauigkeit:

Wiederholbarkeit: ± 1%

Messfehler: ± 2%

Messmethode: Pneumatischer Pufferkontakt, Vordersondekontakt, Rückoberflächenkontakt
Messparameter: Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.
Messintervall5 Sekunden.

Übertragungssystem

Übertragungsmethode: Bandförderer, unabhängige Steuerung
Bildentnahme: Übertragungsmethode zur Bildgewinnung.

Empfänger:Die Solarzellen werden über ein Förderband in die Sortierboxen gebracht, die in der Standardkonfiguration aus zwölf Abteilungen mit Sicherheitslichtvorhängen bestehen.

Beschreibung des Betriebs der Ausrüstung

1Die Solarzellen werden in die Zellbox gelegt (4 Zellboxen, 2 aktive, 2 Ersatzzellen, jeweils bis zu 300 Zellen).Es wird empfohlen, je nach Material der Zellen weniger als 300 Zellen pro Box zu beladen).
2Das automatische Zuführgerät nimmt die Zellen auf und legt sie auf den Hauptförderer für die PL- und IV-Prüfung.Die Zellen werden auf der Grundlage der Testergebnisse in Sortierboxen untergebracht..
3. Wenn die Sortierbox die vorgegebene Menge erreicht, entfernt der Bediener die sortierten Zellen und drückt die Reset-Taste.
4Diese Aktionen werden fortgesetzt, bis alle Zellen sortiert sind.

VII. Verantwortlichkeiten des Betreibers

• Die zu untersuchenden Zellen werden in die Materialboxen gelegt.
• Bestätigen Sie die Sortierparameter.
• Entfernen Sie die sortierten Zellen.
• Überwachen Sie das Gerät, bedienen Sie Schalter und behandeln Sie Fehler.

VI.Alarminformationen

1Wenn ein Fehler auftritt.

2Wenn das Material ausgeht.

3Rote Ampel: Fehler oder Notstand.

4Gelbes Licht an: Entlastungskasse voll.

5Grün leuchtet an: Maschine arbeitet normal.

VII. Käufer zur Bereitstellung der folgenden Materialien und Produkte

Kostenlos

Produkte zur Fehlerbehebung:

Bereitstellung von 100 Zellen für die Akzeptanzprüfung innerhalb von 2 Wochen nach Vertragsunterzeichnung.

Zeichnungen für das Aussehen der Zelle: 1 Exemplar pro Typ.

VIII. Lieferung und Übergabe der Ausrüstung

1Die Ausrüstung wird von Partei B an die heimische Fabrik des Käufers transportiert.

2Die Partei A ist für das Ausladen der Ausrüstung in der Fabrik der Partei A und für das Heben in die Werkstatt verantwortlich.

3Die Partei A ist für den Anschluss der Stromversorgung und der Druckluft der Anlage verantwortlich.

IX. Lieferung und Übergabe der Ausrüstung

1Die Ausrüstung wird von Partei B an die heimische Fabrik des Käufers transportiert.

2Die Partei A ist für das Ausladen der Ausrüstung in der Fabrik der Partei A und für das Heben in die Werkstatt verantwortlich.

3Die Partei A ist für den Anschluss der Stromversorgung und der Druckluft der Anlage verantwortlich.

X. von Partei B vorgelegte Unterlagen

2 Exemplare der Bedienungsanleitung.

XI. Installation und Fehlerbehebung

Die Lieferung erfolgt gemäß den Vertragsbedingungen, wobei Partei B Kundendienstpersonal zur Installation und Debugging in die heimische Fabrik der Partei A schickt.Der Käufer sollte den Ausrüstungsabnahmebericht am selben Tag unterzeichnen, nachdem die Installation und Debugging abgeschlossen sind.Wenn der Käufer innerhalb von sieben Tagen keine Einwände gegen das Debuggern der Ausrüstung schriftlich erhebt, wird es als angenommen angesehen.

XII. Qualitätssicherung

1. Partei B garantiert, dass die im Rahmen des Vertrags gelieferten Geräte nach erfolgreichem Debug eine kostenlose Qualitätssicherungsfrist von einem Jahr (12 Monate) haben,vorausgesetzt, dass Partei A die Ausrüstung ordnungsgemäß verwendet und wartet.

2Während der Garantiezeit von einem Jahr ersetzt Partei B die wichtigsten Komponenten (ohne Verbrauchsmaterialien) kostenlos, wenn sie während des normalen Gebrauchs beschädigt werden.Wenn der Schaden durch menschliches Versagen oder Materialprobleme verursacht wurde, werden die Kosten nach gegenseitigem Einvernehmen berechnet.

3. Während der einjährigen Garantiezeit wird Partei B rund um die Uhr telefonisch unterstützen und Probleme innerhalb von 24 Stunden lösen (Leitungsreparaturen per Telefon, E-Mail, Fax usw., je nach Situation).

4Nach Ablauf der Garantiezeit wird Partei B für Partei A technische Unterstützung und Wartung leisten, wobei die Kosten von beiden Parteien vereinbart werden.

XIII. Gegenstände außerhalb der Garantie

1. Veränderungen durch längeren Gebrauch (z. B. Beschichtung, Plattierung, Verdunkelung der Farbe usw.).

2Phänomene, die allgemein nicht als qualitäts- oder funktionsschädigend angesehen werden (wie Lärm, Vibrationen, Ölflecken usw.).

3. Ausfälle, die durch Naturkatastrophen, Erdbeben, Brände oder andere höhere Gewalt verursacht werden.

4- Ausfälle, die durch erhebliche Umweltveränderungen verursacht werden.

5. Ausfälle, die durch falsche Bedienung durch den Bediener verursacht werden.

6. Ausfälle, die durch unbefugte Änderungen oder Demontage verursacht werden und die Leistung des Geräts beeinträchtigen.

7- Ausfälle, die durch die Verwendung anderer Teile oder Schmierstoffe als die angegebenen entstehen.

8- Ausfälle, die durch die Verwendung der Ausrüstung über den in der Bedienungsanleitung angegebenen Umfang hinaus verursacht werden.

9- Komponenten, die von anderen als Partei B erworben werden, vorbehaltlich der Garantien der jeweiligen Hersteller.

10.Verbrauchsmaterialien und Werkzeuge, die bei der Produktion verwendet werden.

XIV. Informationsänderungen

Bei Änderungen der von beiden Parteien anerkannten Informationen kann der Inhalt dieser technischen Vereinbarung schriftlich geändert werden.und eine ergänzende oder eine neue technische Vereinbarung ausgestellt werden kann.

XV. Mitteilung

Das Original dieses Spezifikationsdokuments wird in zwei Exemplaren erstellt, von denen eine in den Händen der Partei A und die andere in den Händen der Partei B liegen. Es tritt in Kraft, sobald es von den Vertretern beider Parteien unterzeichnet wurde.

Anmerkungen:

1Der gesetzliche Vertreter oder die befugte Person des Käufers unterzeichnet das vorliegende Dokument der technischen Spezifikation und gibt eine Kopie an Partei B zurück.

2Bestellungen oder Verträge werden nur nach den bestätigten Spezifikationen abgewickelt, wenn Partei B das unterschriebene und gestempelte Spezifikationsdokument erhalten hat.

3Alle Anpassungen dieser Spezifikationen müssen schriftlich bestätigt werden.

4Nach Unterzeichnung der technischen Spezifikationen durch beide Parteien dient sie als endgültiger Annahmestandard für die Ausrüstung.
