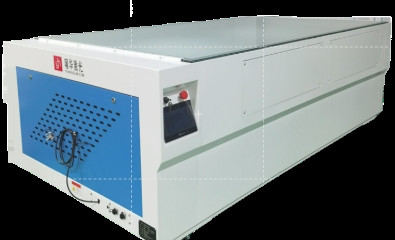

YHMT-A+A+A+ IV Tester Präzisions-Solarpaneeltests für moderne PV-Produktionslinien

Solarmodul IV-Tester

• Modell der Ausrüstung:YHMT-A+A+A+
• Zweck der Ausrüstung:
  Das hier.IV-TesterEs ist für die automatische Messung der IV-Kurve von monokristallinen und polykristallinen Solarmodule konzipiert.Produktionslinie für Solarmodule. Durch die IntegrationHocheffizienzprüfung IVDer IV-Tester erfüllt die hohen Anforderungen der aktuellen Photovoltaik-Fertigung.IV Kurvemessungfür eine präzise Analyse.

Haupttechnische Indikatoren und Grundsätze:
Simulation der Lichtquelle
3.1.1 Spektraler Abgleich: Der Bereich des IV-Tester erfüllt die Anforderungen der IEC60904-9, Spektralerstrahlungsverteilung (AM1.5).
3.1.2 Gesamtstrahlung: 100 mW/cm2
3.1.3 Abstand zur Einstellung der Bestrahlung: 20 mW/cm2 bis 120 mW/cm2
3.1.4 Uniformität der Bestrahlung: ± 1%
3.1.5 Bestrahlung Instabilität: ±0,5%
3.1.6 Dauer eines einzigen Impulses: 60 ms
3.1.7 Funktion für die Blitzzählung: Funktion für die Blitzzählung und den Wiederaufbau nach dem Austausch.
3.1.8 Lebensdauer der Xenonlampe: 300.000 Zyklen (Deutschland).
3.1.9 Strahlungsrichtung: vertikale Aufwärtsemission.

3.2IV-Kurve Messbereich:
3.2.1 Wirksame Prüffläche: 2000 mm × 1200 mm
3.2.2 Wirkungsbereich der Prüfung: 5 W bis 700 W (maximaler Leistungsbereich des Moduls).
3.2.3 Messspannung: 0 mV bis 200 V (Auflösung 1 mV).
3.2.4 Messstrom: 0 mA bis 20 A (Auflösung 1 mA).
3.2.5 Umgebungstemperatur: 15 °C bis 35 °C.

3.3Messgenauigkeit:
3.3.1 Messinkonsistenz: ±0,5%
3.3.2 Messfehler: ± 1%

3.4Messmethode:Messung mit vier Drähten

3.5IV-Kurve Messparameter:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Messintervall: 5 Sekunden

3.7Datenerhebung:
Das Gerät erhebt I-V- und P-V-Kurven mit 8000 Datenerhebungsstellen unter Verwendung modernsterIV KurvemessungDiese Integration sorgt dafür, daß dieIV-TesterStützenHocheffizienzprüfung IVund liefert präzise diagnostische Daten in einemProduktionslinie für Solarmodule.

3.8Kalibrierung unter Prüfbedingungen:
3.8.1 Autokompensierung der Bestrahlung
3.8.2 Temperatur-Automatikkompensation

3.9Temperaturmessung:
3.9.1 Temperaturkompensation und -anzeige
3.9.2 Eingebettete berührungslose Infrarottemperaturmessung

3.10Testergebnisse:
3.10.1 Sprachberichterstattung und Anforderung der Testergebnisse

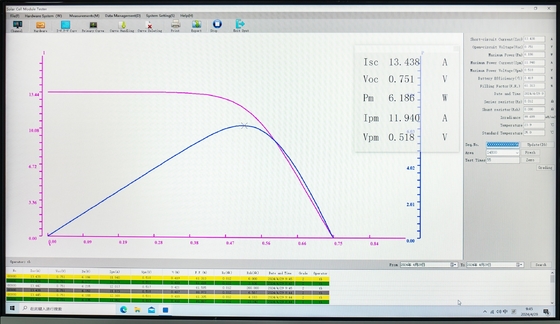

3.10.2 Anzeige der Prüfzeit und der grafischen Parameter (I-V-Karakteristikkurve)

3.11Prüfbericht:
3.11.1 Die aktuelle Arbeitsoberfläche zeigt die I-V-Karakteristikkurve über eine integrierteIV Kurvemessung.
3.11.2 Die Hauptprüfparameter aller Module können in eine bestimmte Datei auf der Festplatte gespeichert werden.
3.11.3 Die angegebene Datei kann vom Benutzer benannt werden.

3.12Zusammenfassung und Druck der Daten:
3.12.1 Die Zusammenfassung der Daten kann auf der Grundlage des festgelegten Zeitraums oder jederzeit durchgeführt werden.
3.12.2 Drucken im Excel-Format (einschließlich der kumulativen Ausgabe der I-V-Karakteristikkurve).

3.13Spezielle Software:
3.13.1 Eingabe des Temperaturkompensationskoeffizienten
3.13.2 Eingabe des Datums, des Namens und der Zeilennummern
3.13.3 Automatische Steigerung des Ausgangspunkts der Seriennummer
3.13.4 Defekte Einstellung des Produktparameterbereichs
3.13.5 Parameterzentralisierte Steuerung

3.14Arbeitszeit:Der IV-Tester kann über 24 Stunden kontinuierlich arbeiten.

Ausrüstungskonfiguration:
4.1 Testhost (einschließlich elektronischer Last): 1 Einheit
4.2 Lichtquelle (einschließlich optisches System): 1 Satz
4.3 Computer: 1 Einheit
4.4 Hochgeschwindigkeitsdatenerfassung A/D-Karte: 1 Einheit
4.5 Spezielle IV-Kurvemesssoftware: 1 Satz
4.6 Standardbatterie (für die Kalibrierung der Strahlungsstärke und die Messung der Einheitlichkeit IV-Kurve)

Eigenschaften:

Stromversorgung: Mingwei

Steuerungssystem: Siemens PLC

Xenonlampe: Deutscher Heimann

Touchscreen-Betrieb: Weilin

Sprachberichterstattung: unterstützt
