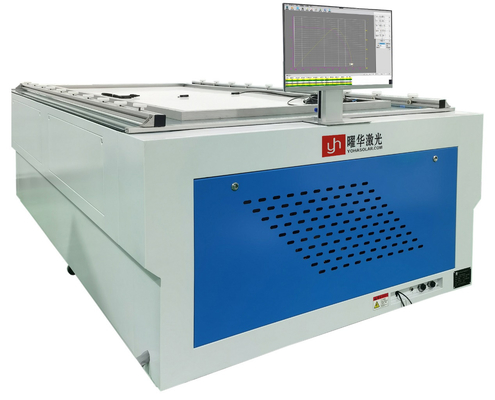

Automatisierter IV-Tester für präzise Solarmodul-IV-Tests und Solarzellen-Tests in Solarpanel-Produktionslinien 2300mm*1200mm
| Herkunftsort | China |
|---|---|
| Markenname | YOHA |
| Zertifizierung | CE |
| Modellnummer | YHMT-A+A+A+ |
| Min Bestellmenge | 1 |
| Preis | Contact Us |
| Verpackung Informationen | Holzgehäuse |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
- Was ist?:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Lampenspektrum | Einheitliche Prüfstelle | Lichtintensität | 1000 W/m2 |
|---|---|---|---|
| Nicht einheitliche Lichtstärke | ≤ ± 2%[AAA] | Instabilitätsgrad der Bestrahlung | ≤ ± 1%[AAA] |
| Konsistenz der Testergebnisse | ≤ ± 0,05%[AAA] | Prüffehler der elektrischen Eigenschaften | ≤ 1% AAA |
| Hervorheben | 2300mm*1200mm Solarmodul IV Tester,Präzisions-Solarmodul-IV-Tester,Automatisierter Solarmodul IV-Tester |
||
Produkt-Beschreibung
I. Anwendung:
Das hier.IV-Testerwird für die automatischePrüfung des Solarmoduls IVDies gewährleistet eine hohe Genauigkeit der Datenübertragung und die Aufzeichnung der elektrischen Leistungsparameter von monokristallinen und polykristallinen Silizium-Solarmodulen.IV Kurvemessungals wichtiger Bestandteil derProduktionslinie für SolarmoduleDiese Ausrüstung spielt eine wichtige Rolle bei der Qualitätskontrolle undTests mit SolarzellenVerfahren.
II. Zweck der Ausrüstung:
mit einer Breite von mehr als 20 mmPrüfung des Solarmoduls IVDas ist...IV-Testerist ideal für effiziente und genaue elektrische Leistungstests von monokristallinen und polykristallinen Modulen.Produktionslinie für Solarmodule, um eine optimaleIV Kurvemessungund gründlichTests mit Solarzellen.
III. Haupttechnische Spezifikationen und Grundsätze der Ausrüstung
| Kategorie | Einzelheiten |
|---|---|
| Simulierte Lichtquelle | - Spektraler Abgleich: entspricht den Normen der IEC60904-9 (AM1.5) für genauePrüfung des Solarmoduls IV - Gesamtstrahlung: 100 mW/cm2 - Einstellungsbereich: 70-120 mW/cm2 - Nichteinheitlichkeit: ± 2% - Instabilität: ± 2% - Pulsdauer: 10 ms - Blitzzählung: zurücksetzbar. - Lebensdauer der Xenonlampe: 300.000 Blitze (Deutschland) - Bestrahlungsrichtung: vertikal nach oben |
| Messbereich | - Prüfbereich: 2300 mm × 1200 mm - Leistungsbereich: 5 W/600 W für verschiedene Modulgrößen - Spannung: 0~200V (1 mV Auflösung) - Strom: 020A (1 mA Auflösung) - Umgebungstemperatur: 15°C bis 35°C |
| Messgenauigkeit | - Ergebnisinkonsistenz: ±0,5% - Ergebnisfehler: ± 1% |
| Messmethode | Vier-Draht-Messung sorgt für zuverlässigeIV Kurvemessung |
| Messparameter | Isc, Voc, Pmax, Vm, Im, FF, Eff, Temp, Rs, Rsh |
| Intervallzeit | Alle 5 Sekunden. |

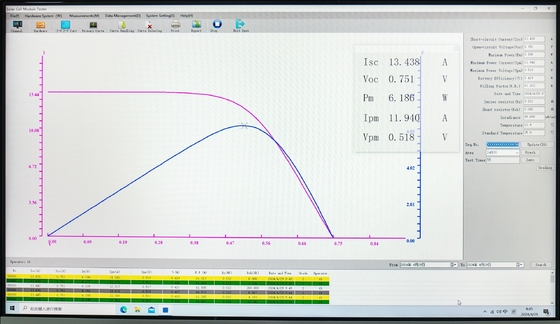

| Datenerfassung | I-V- und P-V-Kurven mit 8000 PunktenIV KurvemessungFür das BesteTests mit SolarzellenAnalyse |
| Zustandskorrektur | Automatische Bestrahlung und Temperaturkompensation |
| Temperaturmessung | Ein eingebautes Infrarotthermometer für genauePrüfung des Solarmoduls IV |
| Testergebnisse | Sprachberichterstattung und Aufforderung, grafische Anzeige von IV-V-Kurven |
| Prüfbericht | Echtzeit-Anzeige und Aufzeichnung vonIV Kurvemessung - Datei-Speicherung und benutzerdefinierte Benennung |
| Zusammenfassung und Druck | Zusammenfassung der Daten nach Zeiträumen, Excel-Export einschließlich kumulativer DatenIV KurvemessungErgebnisse |
| Software | Er ist fürPrüfung des Solarmoduls IVmit Temperatur-Eingabe, SN-Steuerung und Fehlerbereichseinrichtungen |
| Arbeitszeit | Unterstützt den kontinuierlichen Betrieb über 24 Stunden ideal für geschäftigeProduktionslinie für SolarmoduleAufgaben |
IV. Ausrüstungskonfiguration
| Komponente | Anzahl |
|---|---|
| Testhost mit elektronischer Last | 1 Einheit |
| Lichtquelle mit optischem System | 1 Satz |
| Computer | 1 Einheit |
| Hochgeschwindigkeits-A/D-Board | 1 Stück |
| Messsoftware | 1 Satz |
| Standardzelle zur Kalibrierung | 1 Einheit |
V. Merkmale
| Merkmal | Spezifikation |
|---|---|
| Stromversorgung | Mingwei |
| Steuerungssystem | Siemens PLC |
| Xenonlampe | Deutscher Hamamatsu |

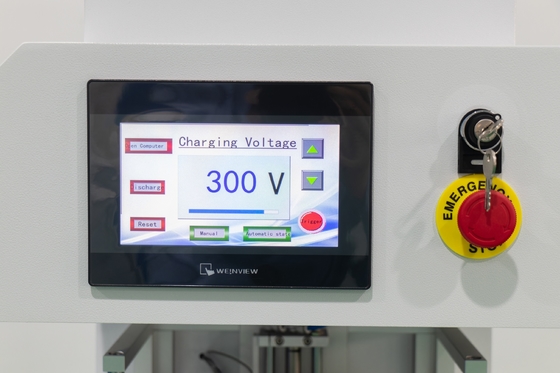

| Berührungsschirm | Weilun Tong |
| Sprachberichterstattung | Einbeziehung verbessert die Bedienungserfahrung während derTests mit Solarzellen |
