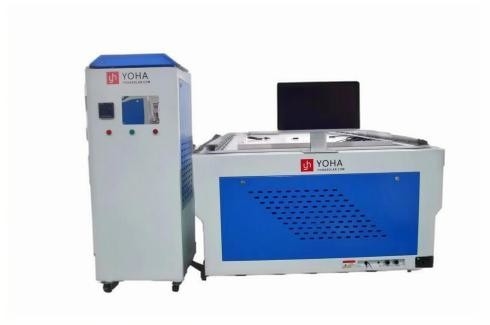

Advanced Solar Panel IV Kurvenanalysator Xenon-Blitzlichtquelle 8000 Datenpunkte Automatisierte Datenerfassung 2700mm*1600mm

SolarmodulIVPrüferTechnische Spezifikation

1. Zweck der Ausrüstung

Dieses Gerät ist für die automatische Prüfung und Erfassung der elektrischen Leistungsparameter von monokristallinen und polykristallinen Solarmodule ausgelegt.IV-TesterDas integrierte Design dieses Systems dient nicht nur als wirksameSolarzellentesteraber auch robusteIV KurvemessungSie ist daher ideal für moderneProduktionslinie für SolarmoduleOptimierung.

2. Haupttechnische Indikatoren und Grundsätze

2.1 Simulationslichtquelle

• Spektraler Abgleich: Erfüllt die Anforderungen der IEC60904-9, Spektralerstrahlungsverteilung.

• Gesamtstrahlung: 100 mW/cm2.

• Ausstrahlungsbereich: 70­120 mW/cm2.

• Einheitlichkeit der Bestrahlung: ≤ ± 1%.

• Strahlungsunsicherheit: ≤ ± 1%.

• Dauer eines einzelnen Puls: 10~150 ms (verstellbar).

• Funktion der Blitzzählung: Funktion der Blitzzählung und des Wiederaufsetzens nach dem Austausch der Lampe.

• Lebensdauer der Xenonlampe: 200.000 Zyklen (Deutschland).

• Strahlungsrichtung: Vertikal aufwärts gerichtete Emission.

Im Zusammenhang mitIV-Testerdie Simulationslichtquelle ist so kalibriert, dass sie eine konstante Intensität liefert, die für eine genaueIV Kurvemessung.

2.2 Messbereich

• Effektives Prüfgebiet: 2700 mm × 1600 mm.

• Wirkungsbereich: 5W ¥ 700W.

• Spannungsmessung: 0­200V, Auflösung: 1 mV.

• Aktuelle Messung: 020A, Auflösung: 1 mA.

• Umgebungstemperatur: 15°35°C, Auflösung: 0,1°C.

Dieser Bereich ist für eine wirksameSolarzellentester, um sicherzustellen, dass alle Parameter innerhalb akzeptabler Grenzwerte für zuverlässigeIV-Testerdie Operationen.

2.3 Genauigkeit der Messungen

• Wiederholbarkeit: ≤ ±0,2% (nach 40 kontinuierlichen Prüfungen mit demselben Solarmodul)
  Formel: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Messfehler: ≤ ± 1%.

Eine hohe Messgenauigkeit ist der Schlüssel zu präzisenIV KurvemessungDie Kommission hat in den letzten Jahren eine Reihe vonProduktionslinie für SolarmoduleUmwelt.

2.4 Messmethode

• Vier Drähte.

Diese Methode verbessert die Leistung unsererIV-Tester, so daß auch geringfügige Abweichungen genau erfasst werden.

2.5 Gemessene Parameter

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

Die umfassende Messung dieser Parameter ist sowohl für eine leistungsstarkeSolarzellentesterund für detaillierteIV KurvemessungAnalyse.

2.6 Messintervall

• Einstellbar: 5 ̊10 Sekunden.

2.7 Datenerhebung

• Er sammelt I-V- und P-V-Kurven mit 8000 Datenpunkten und liefert eine detaillierteIV KurvemessungAusgabe.

2.8 Kalibrierung der Prüfbedingungen

• Strahlungs-Auto-Kompensation.

• Temperaturkompensation automatisch.

2.9 Temperaturmessung

• Temperaturkompensation und Anzeige.

• Ein eingebauter, kontaktloser Infrarot-Sensor.

2.10 Testergebnisse

• Sprachberichterstattung über Ergebnisse.

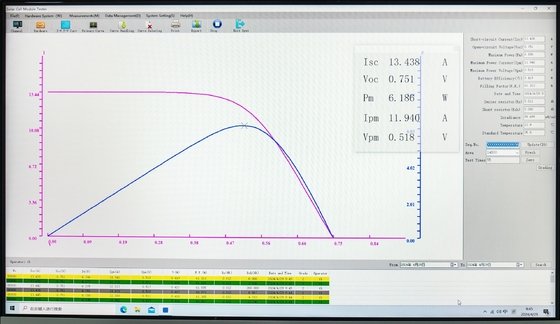

• Graphische Anzeige (IV-Kurve) und Anzeige der Prüfzeit.

Die Ergebnisse der Prüfungen, dieIV-Testerenthalten klarIV KurvemessungGrafiken, die Technikern bei schnellen diagnostischen Bewertungen helfen.

2.11 Prüfberichtsfunktionen

• Echtzeit-Anzeige und Aufzeichnung der I-V-Karakteristikkurve.

• Die Prüfparameter werden in eine bestimmte Datei gespeichert.

• Benutzerdefinierte Dateiname.

Diese Berichte sind besonders nützlich bei der Überwachung derProduktionslinie für Solarmodule, die Kohärenz und Zuverlässigkeit gewährleistet.

2.12 Zusammenfassung und Druck der Daten

• Zusammenfassung der Daten nach beliebigen Zeiträumen.

• Ausgabe im Excel-Format, einschließlich der kumulativen Ausgabe der IV-V-Kurve.

2.13 Spezielle Softwarefunktionen

• Eingabe von Temperaturkompensationskoeffizienten.

• Datum, Name und Modulnummer eingeben.

• Automatische Steigerung der Seriennummer.

• Einstellungsbereich für die Erkennung defekter Produkte.

• Zentralisierte Parameterkontrolle.

Die spezielle Software verbessert die Funktionalität derSolarzellentesterDurch die Integration fortgeschrittenerIV KurvemessungModule, die eine nahtlose Datenverarbeitung auf einemProduktionslinie für Solarmodule.

2.14 Arbeitszeit

• Konzipiert für 24 Stunden Dauerbetrieb.

3Ausrüstungskonfiguration

Die oben genannte Ausrüstungskonfiguration unterstützt den effizienten Betrieb derIV-Testerund verbessert die Leistungsfähigkeit derSolarzellentesterin einer NachfrageProduktionslinie für SolarmoduleUmwelt.
