Präzisions-IV-Prüfmaschine für Solarproduktionslinien ±0,5% Konsistenz 300K Blitzdauer Autotemperausstrahlungskompensation 2400*1400

Sonnenkollektor IV-Tester

Überblick über den Solarmodul-Tester

Der Solarmodule Tester ist ein sehr zuverlässiges und hochpräzises Prüfgerät, das für Solarzellen entwickelt wurde.mit einer Breite von mehr als 20 mm,, und eine professionelle ultralineare elektronische Belastung, um präzise Testergebnisse zu gewährleisten.

Spezifikationen

Haupttestindikatoren

• Maximale messbare Modulgröße: 2400 mm × 1400 mm
• Lichtquelle: Hochenergetische Xenon-Pulslampe
• Lichtintensitätsverstellbarer Bereich: 20 ‰ 120 W/Cm2
• Lebensdauer der Xenonlampe: ≥ 300 000 Zyklen
• Einheitlichkeit der Lichtstärke: ± 2%
• Messbereich und Genauigkeit:
  • Spannung: 0 bis 5 V ±0,1%, 0 bis 30 V ±0,1%, 0 bis 60 V ±0,1%

Strom: 0~2A ±0,1%, 0-20A ±0,1%

• Messfehler: ≤ 2%
• Wiederholung des Messfehlers: ± 1%

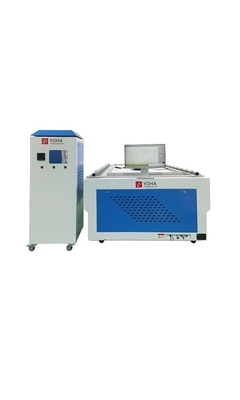

• Standard-Systemkonfiguration: Horizontale Prüfbank + vertikale Steuerung + PC + spezielle Prüfsoftware
• Energiebedarf: 220V/50Hz/2KW
• Gewicht: 200 kg
• Außendimensionen:
  • Prüfstand: 1065 × 1230 × 1970 mm
  • Steuerfach: 670 × 610 × 1630 mm

Produktmerkmale

• Messte (angezeigte) Parameter:

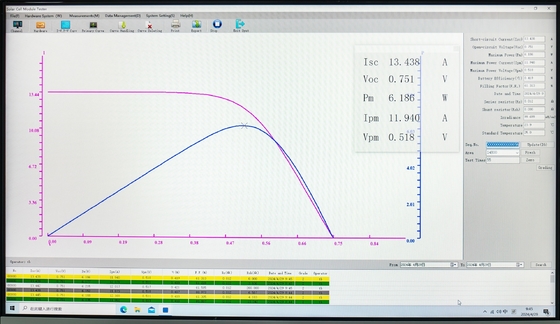

  • I-V-Kurve, P-V-Kurve, Kurzschlussstrom (Isc), Offenkreislaufspannung (Voc), Spitzenleistung (Pm), Maximalstromspannung (Vm), Maximalstromstrom (Im), Füllfaktor (FF),Zelleffizienz (η), Prüftemperatur (T).
  • Die Software ermöglicht auch die Anzeige von Strom-, Spannungs- und Leistungsparametern, die einem beliebigen Punkt der Kurve über die Mausinteraktion entsprechen.
• Professionelle lineare elektronische Ladung: Garantiert die Messgenauigkeit und sorgt für einen linearen Messfehler von ± 2% im gesamten Messbereich.
• Vereinfachte Softwareentwicklung: Die Software ist einfach zu bedienen und erfordert nur die Korrektur der relevanten Koeffizienten während der Kalibrierung.
• Lichtquelle: Verwendet den international beliebten Pulssimulator für Xenonlampen mit einem parabolischen Reflektor, um eine hohe Einheitlichkeit des simulierten Sonnenlichts zu erreichen,Vermeidung von temperaturbedingten Abweichungen der Prüfresultate von Steady-State-Sonnenlicht-Simulatoren.
• Einfuhr von Xenonlampen: gewährleistet die Spektralkorrektheit der Lichtquelle und eine lange Lebensdauer.
• Zellmessmechanismus: Verwendet einen synchronen Motorantrieb, wodurch Betriebslärm reduziert und Zellschäden während der Prüfung minimiert werden.
• Funktion für Sprachberichterstattung: Ermöglicht die Ankündigung relevanter Messparameter per Sprache, wodurch die Messleistung erhöht und die Schadensrate reduziert wird.
• Messung von kristallinen Siliziumzellen: Verwendet eine Vierdrahtverbindung, um eine genaue Messung zu gewährleisten.
• Halbleitersonde: Messen der Temperatur der Prüfzelle, um eine genaue und zuverlässige Temperaturmessung zu gewährleisten.
• Kurze Messintervalle: Der Zeitintervall zwischen den Prüfungen beträgt weniger als 5 Sekunden und ermöglicht so schnelle Messungen.

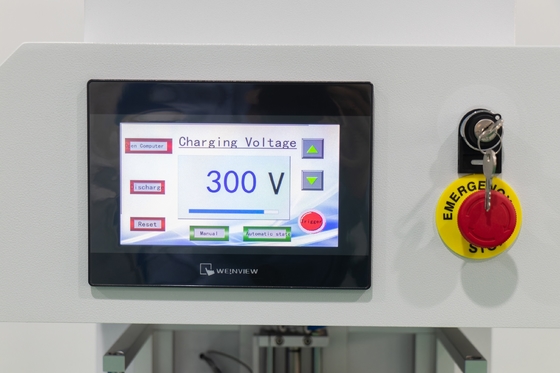

• Mensch-Maschine-Schnittstelle: Die Benutzeroberfläche ist benutzerfreundlich und macht den Betrieb intuitiver.

Umweltanforderungen an den Solarmodulprüfer

• Die Prüffläche muss größer als 3 × 5 m und mindestens 2,5 m hoch sein.
• Der Raum sollte eine Beleuchtungsstärke von weniger als 100 Lux aufweisen und sowohl mit Heiz- als auch mit Kühlluftversorgung ausgestattet sein, um die Raumtemperatur bei etwa 25 °C zu stabilisieren.
• Die Stromversorgung sollte 220V/2KW sein, mit einfacher Verbindung und einem zuverlässigen Erdungssystem.
• Es sollte ausreichend Platz für einen mit dem Prüfbereich verbundenen Lagerraum vorhanden sein, um sicherzustellen, dass die Temperatur der Prüfzellen der Temperatur des Prüfraums entspricht.
• Der Prüfraum sollte mit einer Druckluftquellenoberfläche ausgestattet sein, wobei der Luftdruck zwischen 5 und 8 kg/Cm2 stabil sein sollte.
