Technische Spezifikationen für den Hochpräzisions-Solarmodul IV-Tester ¥ IEC60904-9 Kompatible vollautomatisierte Produktionslinie Integration Lösung 2700mm*1600mm

Technische Spezifikation für den Prüfer des Solarmoduls IV

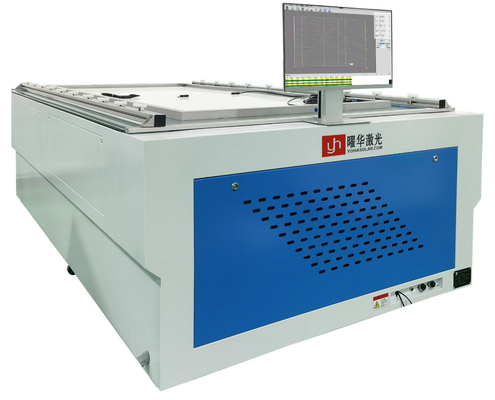

Anwendbare Ausrüstung: Hochpräzisions-Solarmodul-IV-Tester

1. Zweck der Ausrüstung

Der hochpräzise Solarmodul-IV-Tester ist für die automatische Prüfung und Erfassung der elektrischen Leistungsparameter monokristalliner und polykristalliner Solarmodule ausgelegt.Dieser IV-Tester integriert eine Solar-Simulator-Lichtquelle und eine erweiterte Datenerfassung für eine präzise IV-KurvenmessungEs ist ideal für die Integration in eine moderne Solarpanel-Produktionslinie und bietet eine zuverlässige Leistung und eine nahtlose Verbindung zu den nachgelagerten Prozessen.

2. Haupttechnische Indikatoren und Grundsätze

2.1 Sonnensimulator Lichtquelle
Der in diesem hochdruckfähigen Solarmodul-IV-Tester verwendete Solarsimulator erfüllt die Anforderungen der IEC60904-9 zur Spektralstrahlungsverteilung.

• Spektraler Abgleich: Erfüllt die Anforderungen der IEC60904-9 zur Spektralerstrahlungsverteilung

• Gesamtstrahlung: 100 mW/cm2

• Ausstrahlungsbereich: 70-120 mW/cm2

• Einheitlichkeit der Bestrahlung: ≤ ± 1%

• Ausstrahlung Instabilität: ≤ ± 1%

• Einmalpulsdauer: 10-150 ms (verstellbar)

• Funktion der Blitzzählung: Funktion der Blitzzählung und des Wiederaufsetzens nach dem Austausch der Lampe

• Lebensdauer der Xenonlampe: 200.000 Zyklen (Deutschland)

• Strahlungsrichtung: vertikale Aufwärtsemission

2.2 Messbereich
Wirksame Prüffläche: 2700 mm × 1600 mm
Wirkungsbereich: 5W ∼ 700W
Spannungsmessung: 0~200V, Auflösung: 1 mV
Strommessung: 0 ̊20A, Auflösung: 1 mA
Umgebungstemperatur: 15-35°C, Auflösung: 0,1°C

2.3 Genauigkeit der Messungen
Wiederholbarkeit: ≤ ±0,2% (nach 40 kontinuierlichen Prüfungen mit demselben Solarmodul)
Messfehler: ≤ ± 1%
Ideal für den Einsatz in Solarpanel-Produktionslinien.

2.4 Messmethode
Messung mit vier Drähten

2.5 Gemessene Parameter
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Messintervall
Einstellbar: 5 ̊10 Sekunden

2.7 Datenerhebung
I-V- und P-V-Kurven mit 8000 Datenpunkten für die Messung der IV-Kurve.

2.8 Kalibrierung der Prüfbedingungen
Autokompensierung der Bestrahlung
Automatische Temperaturkompensation
Die Kalibrierung des Solarsimulators gewährleistet eine gleichbleibende Strahlungsdichte.

2.9 Temperaturmessung
Entschädigung und Anzeige
Eingebundener berührungsloser Infrarotsensor

2.10 Testergebnisse
Sprachberichterstattung der Ergebnisse

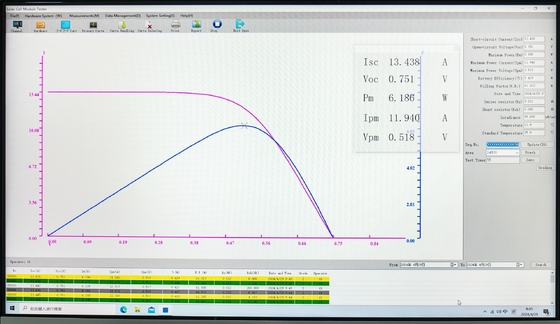

Graphische Anzeige (I-V-Kurve) unterstützt die Messanalyse der IV-Kurve und die Anzeige der Prüfzeit.

2.11 Prüfberichtsfunktionen
Echtzeit-Anzeige und Aufzeichnung der I-V-Karakteristikkurve
Die Prüfparameter werden in die ausgewiesene Datei gespeichert.
Datei kann benutzerdefiniert benannt werden

2.12 Zusammenfassung und Druck der Daten
Zusammenfassung der Daten nach beliebigen Zeiträumen
Ausgabe im Excel-Format
Einbezieht die kumulative I-V-Kurvenleistung und eine Zusammenfassung der IV-Kurvenmessungen.

2.13 Spezielle Softwarefunktionen
Kompensationskoeffizienten der Eingangstemperatur
Eingabe des Datums, des Namens, der Modulnummer
Automatische Steigerung der Seriennummer
Einstellungsbereich für die Erkennung fehlerhafter Erzeugnisse
Die zentralisierte Parameterkontrolle unterstützt die Optimierung der Solarpanel-Produktionslinie.

2.14 Arbeitszeit
Konzipiert für einen Dauerbetrieb von mehr als 24 Stunden

3Ausrüstungskonfiguration für IV-Tester

Diese Solarpanel-Produktionslinie kompatible IV-Testerkonfiguration umfasst:
Beschreibung der Ware Menge
3.1 Testhost (mit elektronischer Belastung) 1 Einheit
3.2 Lichtquelle (einschließlich optisches System) 1 Set
3.3 All-in-One-Computer 1 Einheit
3.4 Hochgeschwindigkeits-A/D-Datenerfassungskarte 1 Einheit
3.5 Spezielle Messsoftware 1 Satz
3.6 Prüfleitungen 1 Satz
3.7 Standardbatterie (für die Kalibrierung der Strahlungsdichte und die Einheitlichkeitsprüfung) 1 Einheit
